全倍率校正

功能说明

全倍率校正用于在不同放大倍率下建立统一的像素当量关系。通过在最大倍率下进行三圆校正，并配合自动镜头校正功能，确保各倍率下的测量结果准确一致。

注意

全倍率校正仅适用于 SP 全自动系列 设备。EV 半自动系列和 C 手动系列不支持此功能。

操作前准备

• 准备好标准方形校正片
• 确保校正片表面干净，图案清晰
• 将校正片放置于机台工作台上
• 确认当前已切换到最大倍率（如 15400 倍）

操作步骤

第一步：最大倍率三圆校正

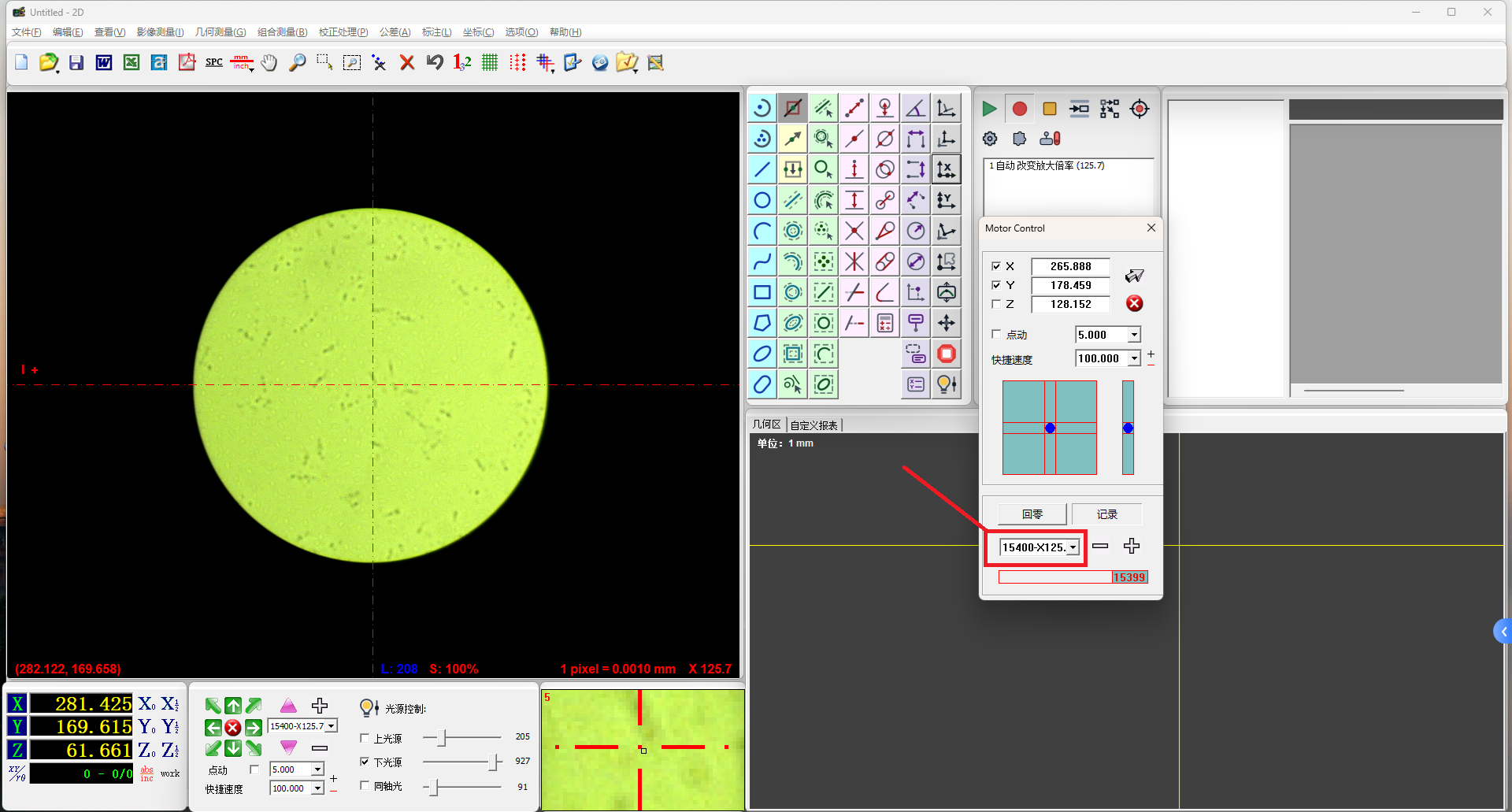

1. 切换至最大倍率（如 15400 倍）
2. 对最大倍率进行三圆校正，建立基础像素当量

第二步：建立坐标系

1. 将校正片放置在工作台上

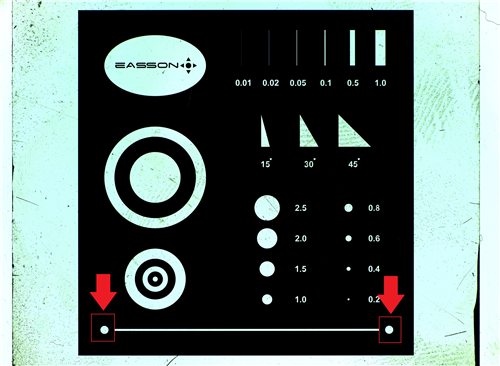

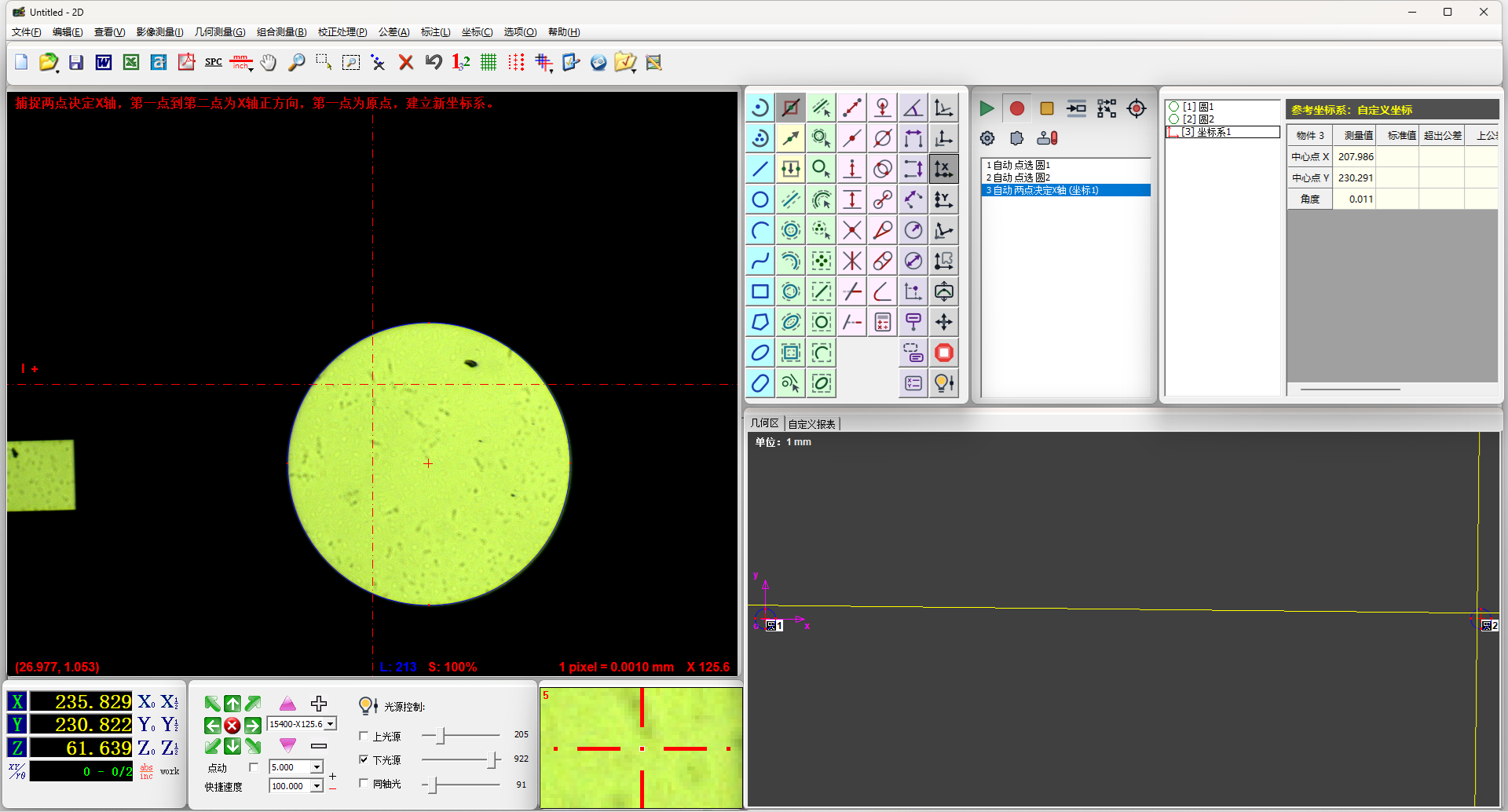

2. 以校正片上图中所示的两个圆为基准，建立工件坐标系

第三步：进入自动镜头校正

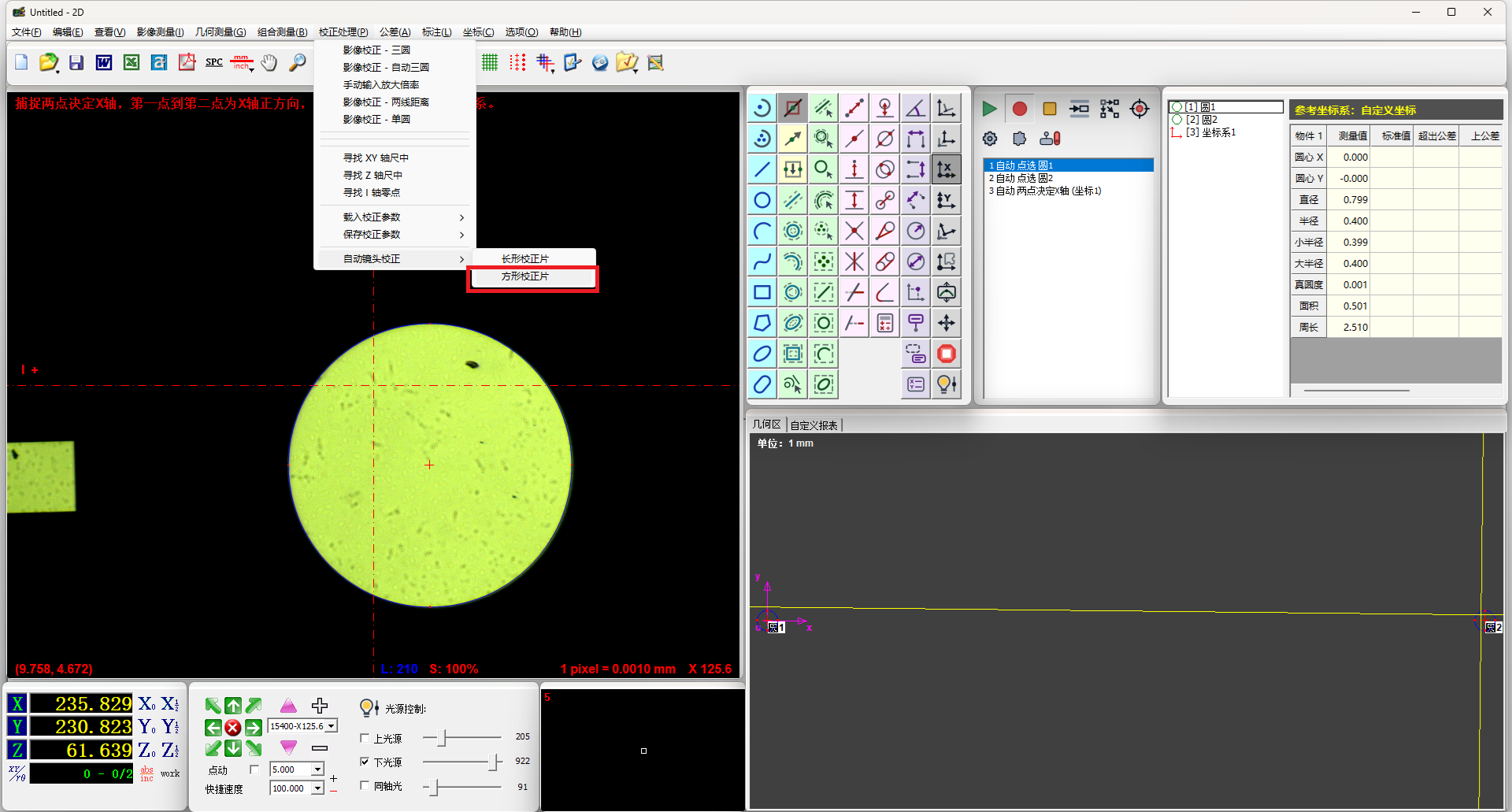

1. 点击菜单栏中的校正处理
2. 选择自动镜头校正
3. 选择方形校正片

第四步：选择基准圆并校正

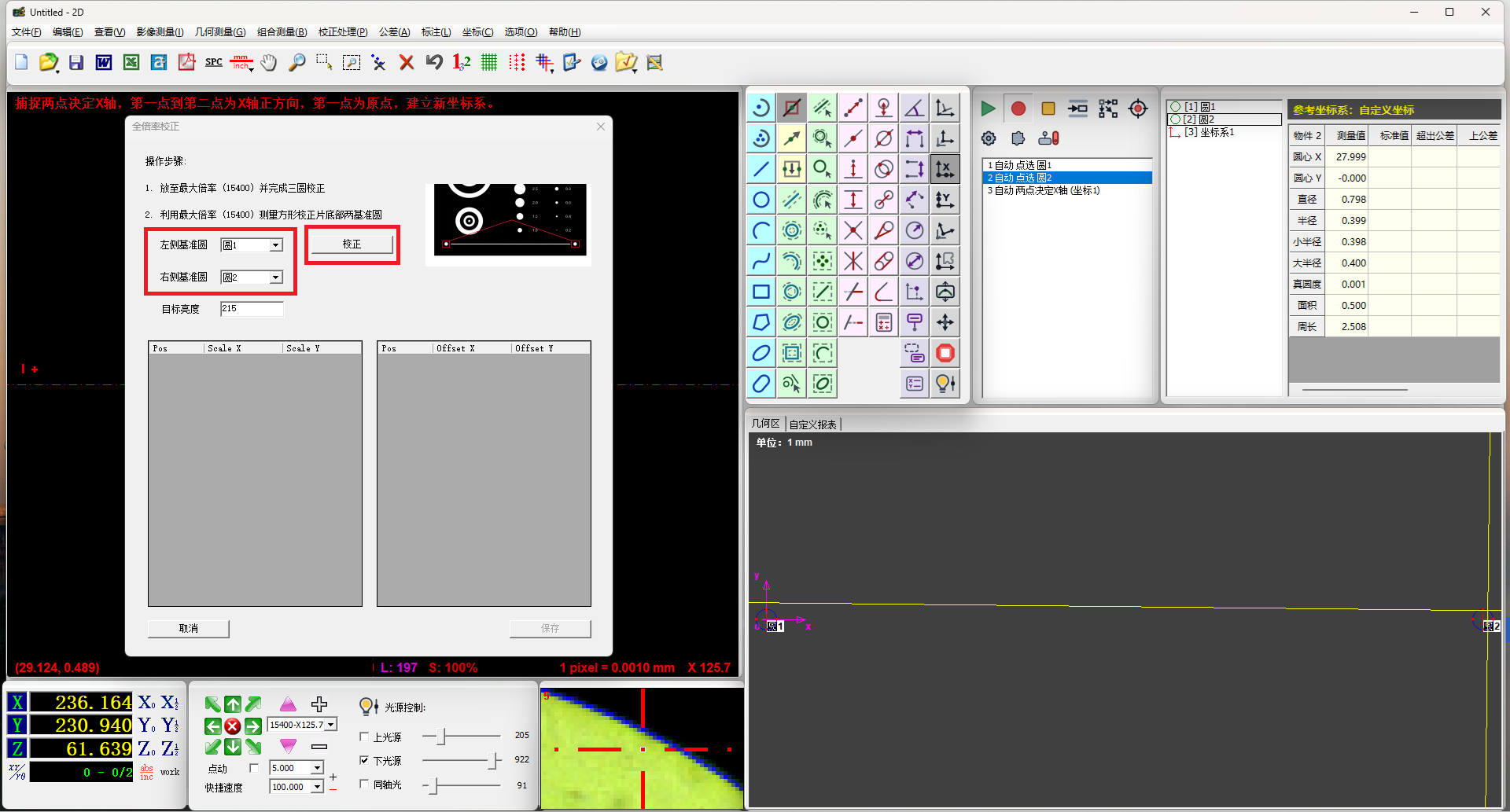

1. 在校正界面中选择对应的基准圆
2. 点击校正按钮
3. 软件将自动完成全倍率校正

校正结果

校正完成后，各倍率下的像素当量均已完成校准。可在相关界面中查看各倍率的校正参数。

注意事项

• 全倍率校正必须在完成最大倍率三圆校正并建立坐标系后进行
• 校正片的选择应与校正功能匹配（方形校正片对应方形校正片选项）
• 如果各倍率下测量结果仍有偏差，建议重新执行全倍率校正流程
• 更换镜头或光学组件后，必须重新进行全倍率校正

相关功能

• 三圆校正
• 手动三圆校正
• 自动三圆校正
