线性补偿

功能说明

线性补偿用于校准各轴（X、Y、Z 轴）的运动精度。当机台的实际移动距离与理论值存在微小偏差时，通过线性补偿可以进行修正，确保测量结果的准确性。

操作前准备

• 准备一把标准刻度尺（线纹尺）
• 确保刻度尺的线纹清晰，尺面干净
• 确认已向设备供应商获取控制器修改权限

注意

线性补偿涉及控制器参数修改，需要向设备供应商获取修改权限后才能操作。未经允许擅自修改可能导致机台运动异常。

操作步骤

第一步：摆放刻度尺

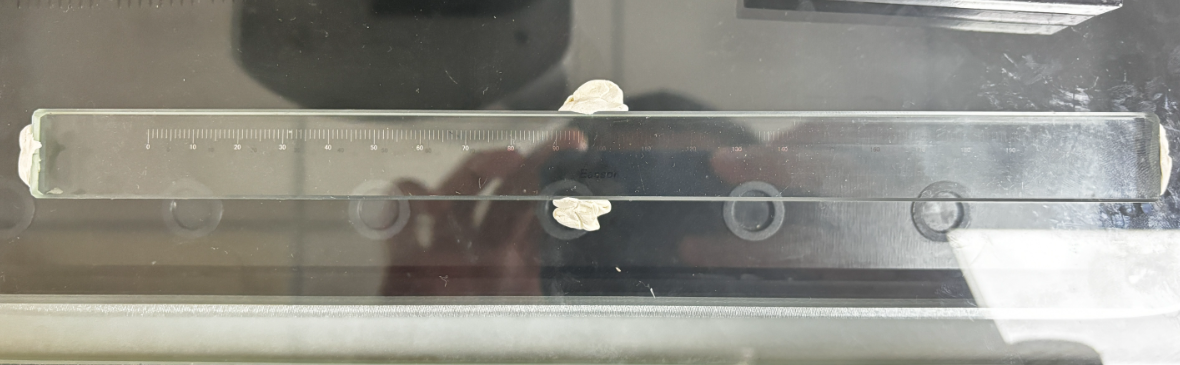

将刻度尺放置在机台上，调整位置使刻度尺与需要补偿的轴保持平行。

• X 轴补偿：刻度尺与 X 轴保持平行
• Y 轴补偿：刻度尺与 Y 轴保持平行

第二步：进入控制器补偿

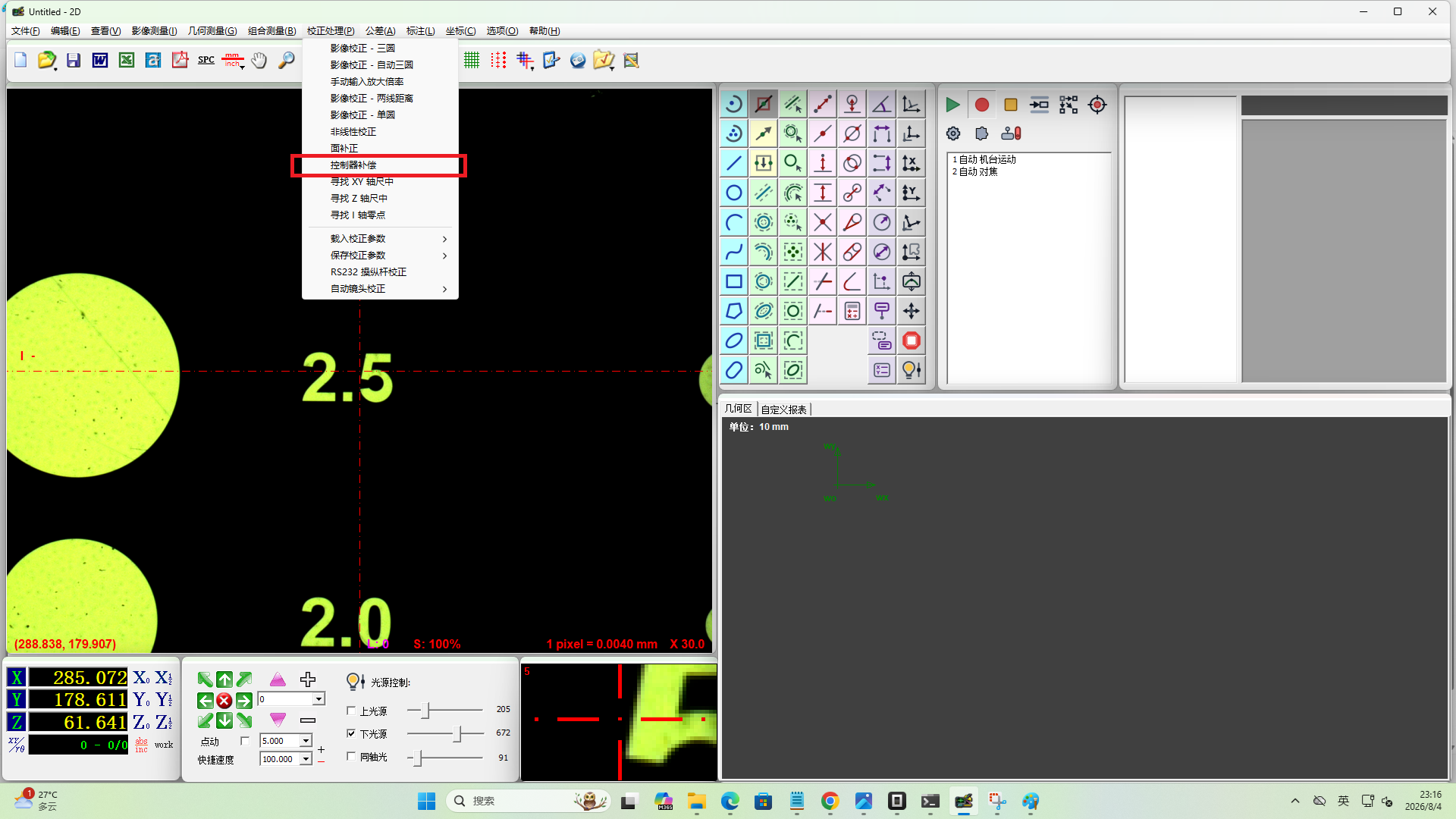

1. 点击菜单栏中的校正处理
2. 选择控制器补偿

第三步：测量并计算补偿值

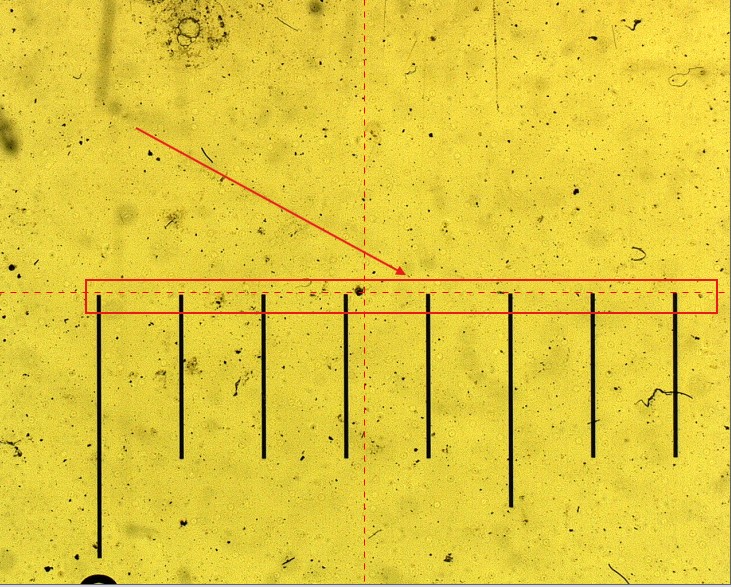

1. 使用软件测量刻度尺上的一段已知距离，例如测量长度为 100mm 的线纹
2. 软件测得实际值，例如 100.003mm

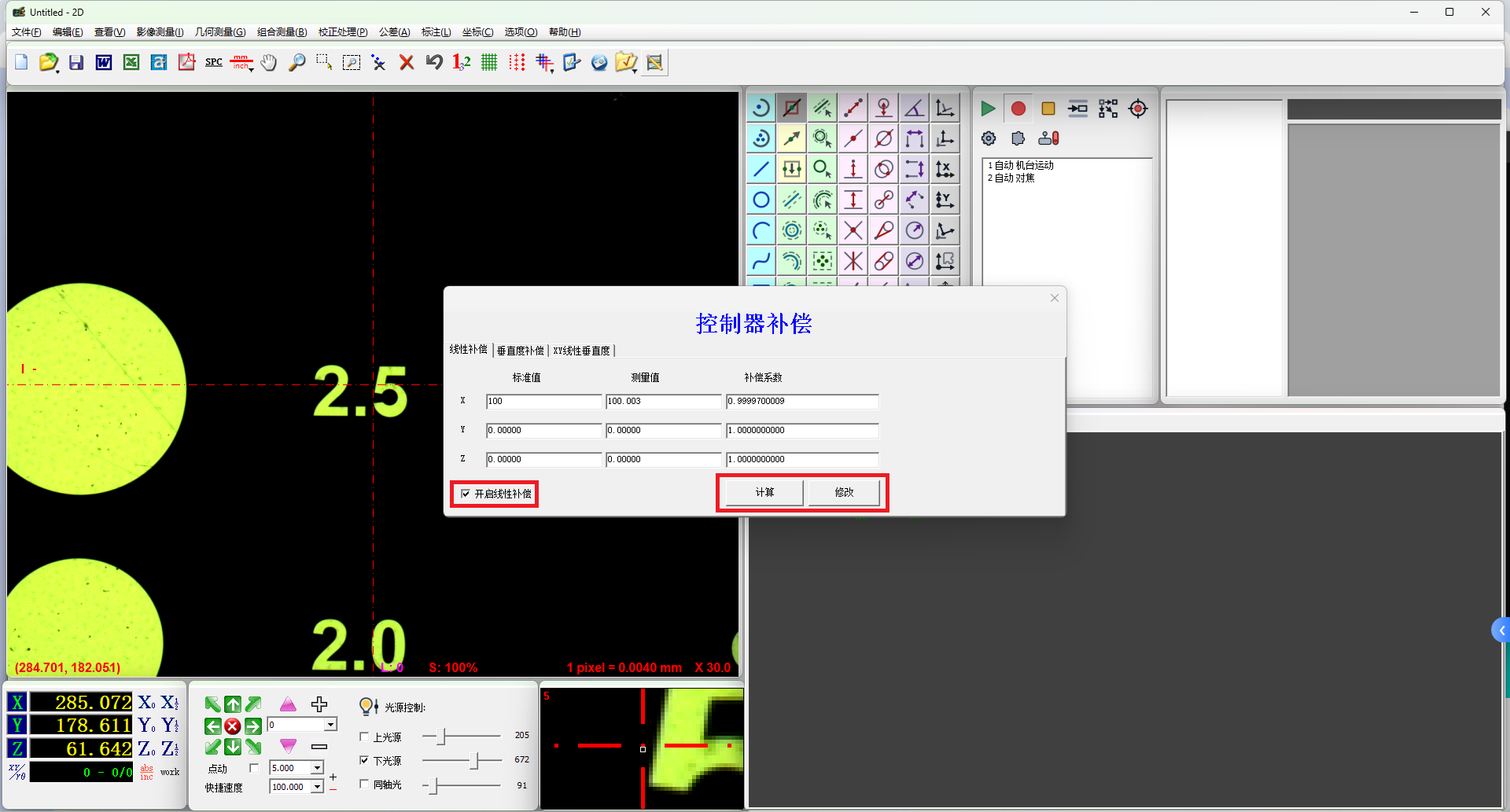

3. 在补偿窗体中：
   • 标准值栏填入标称长度，如 100
   • 测量值栏填入软件测得的数值，如 100.003
4. 依次点击计算，然后点击修改
5. 勾选开启线性补偿

第四步：补偿其他轴

完成 X 轴补偿后，按相同方法依次进行 Y 轴和 Z 轴的补偿。

• Y 轴补偿时，将刻度尺与 Y 轴保持平行
• Z 轴补偿时，操作同理

验证结果

补偿完成并开启后，建议重新测量刻度尺上的已知距离，验证测量值是否与标准值一致。如果仍有明显偏差，可重复上述步骤进行精细调整。

注意事项

• 刻度尺方向与轴的平行度直接影响补偿精度，摆放时尽量精确
• 建议选择较长的参考距离进行补偿，以减少相对误差
• 线性补偿只需在初次安装或机台长期使用后精度下降时进行
• 补偿完成后建议由专业人员确认结果
• Z 轴补偿的操作前提和具体方法请向供应商确认
