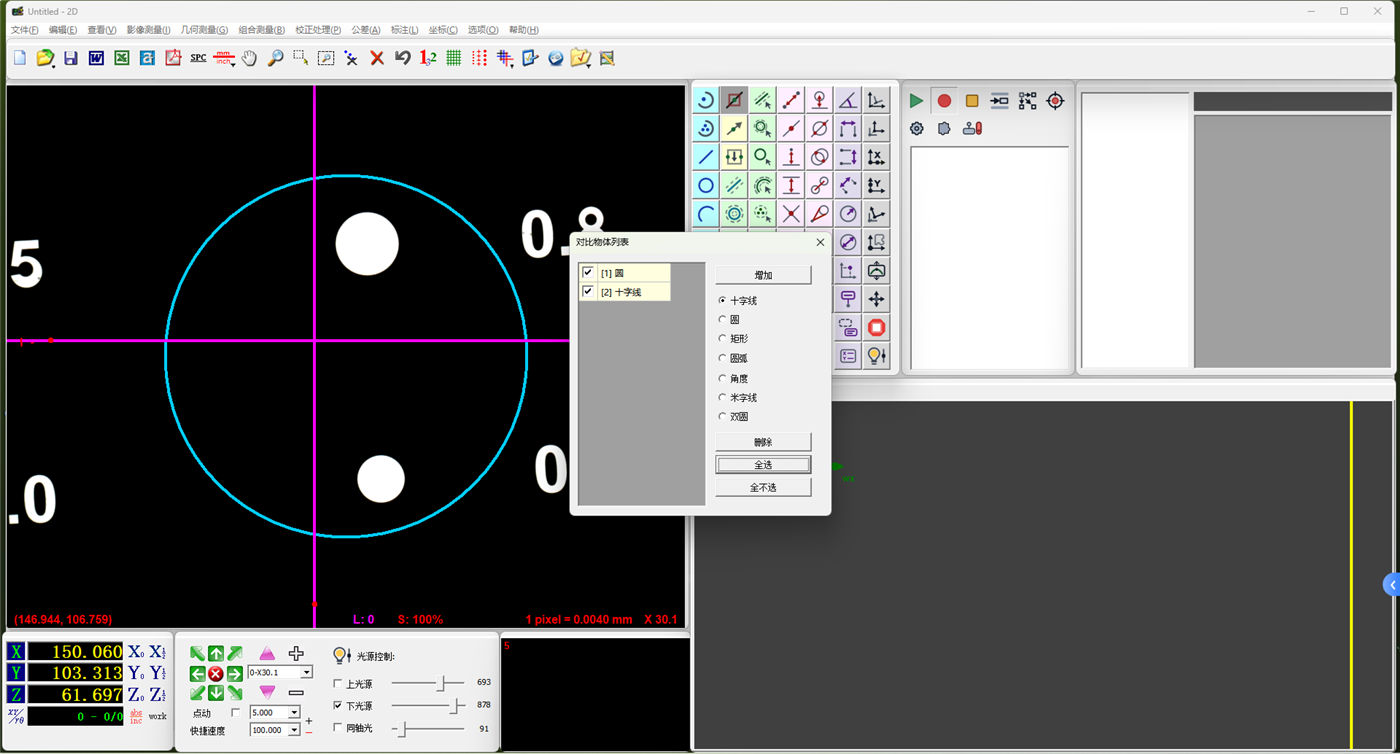

对比物体概览
功能说明
Easson2D 的"对比物体"功能可以在实时影像区生成标准参考轮廓，用户将工件放置在影像中，即可通过实际轮廓与参考轮廓之间的重合情况进行快速比对。
这种使用方式类似传统的轮廓投影仪：参考元素相当于预先建立的标准轮廓，工件影像则作为实际轮廓，通过两者之间的差异直观判断工件的尺寸、形状或位置是否符合要求。
工作方式
使用对比物体功能时，一般按照以下方式进行：
- 根据需要创建参考元素。
- 将参考元素调整到指定的尺寸、角度或位置。
- 将待检工件放置到影像区域。
- 移动或调整工件，使实际轮廓与参考元素进行对齐。
- 观察工件轮廓与参考轮廓之间的偏差。
参考元素直接叠加显示在实时影像上，因此用户可以在移动工件的同时立即观察比对结果。
支持的参考元素
Easson2D 提供多种常用参考元素，包括：
- 圆
- 双圆
- 矩形
- 圆弧
- 角度
- 十字线
- 米字线
不同参考元素可以根据需要调整尺寸和角度，例如圆可以设定直径，矩形可以设定长度、宽度和旋转角度，圆弧和角度元素也可以分别调整对应参数。
多个参考元素组合使用
一个对比项目中可以同时建立多个参考元素。
例如可以组合使用：
- 圆 + 十字线，用于检查孔的位置和直径。
- 双圆，用于建立内外两个参考边界。
- 矩形 + 圆，用于同时检查工件外形和孔位。
- 多个圆、圆弧和角度，建立较复杂的参考轮廓。
参考元素可以分别显示或隐藏，也可以根据当前检验需求统一显示或隐藏。
典型应用
对比物体功能适合：
- 工件外形快速比对
- 孔径和外径轮廓检查
- 矩形长宽及方向检查
- 圆弧轮廓检查
- 角度快速比对
- 中心位置辅助检查
- 批量工件快速目视筛选
与逐个建立测量元素相比，对比物体更强调直观、快速的轮廓比对，适合不需要每次生成完整测量数据，而希望直接观察工件与标准轮廓差异的应用。
