对称度
功能说明

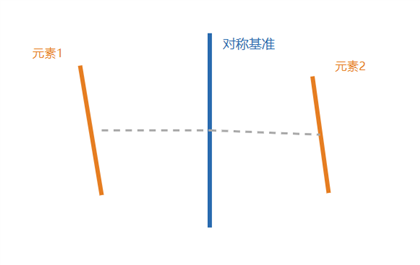

对称度用于评定两个被测元素相对于基准元素的对称偏差。在 Easson2D 中，常见的是两条线相对于一条基准线，或两个圆心相对于一条基准线的对称度评定。
操作步骤
第一步：点击功能按键
点击公差菜单的对称度，弹出几何公差窗体。
第二步：选择元素
在影像区或几何区中选择三个直线元素：
- 前两个点击的是被测元素
- 第三个点击的是作为对称轴的基准元素
第三步：生成标注（可选）
如需生成标注，可在点击确认前勾选生成标注。在影像区或几何区左单击可将标注放置到合适的位置。
计算原理
系统评定两个被测元素相对于基准元素的对称偏差。以两条线相对于基准线为例，系统计算被测线相对于基准线对称位置的理论点，再比较实际位置与理论位置的偏离。
计算示例（两个圆相对一条基准线）
已知：
- 圆 1 中心 A = (8.000, 5.010)
- 基准线：x = 10.000
- A 关于基准线的镜像点 F = (12.000, 5.010)
- 圆 2 实际中心 B = (12.008, 5.004)
第一步：求理论对称点
A 关于基准线 x = 10.000 的镜像对称点 F = (12.000, 5.010)。
第二步：计算实际位置与理论对称点的偏离
d = √[(12.008 - 12.000)² + (5.004 - 5.010)²]
d = √[(0.008)² + (-0.006)²]
d = √(0.000064 + 0.000036)
d = 0.010 mm第三步：按宽度方式输出
对称度 = 2 × d = 2 × 0.010 = 0.020 mm
注意事项
- 必须选择三个直线元素：前两个为被测元素，第三个为基准对称轴
- 选择顺序不可颠倒
- 结果按宽度方式输出（乘以 2）
