同心校正
功能说明
同心校正用于在不同放大倍率下建立统一的测量基准。通过镜头同心度校正，确保各倍率下测量结果准确一致。
注意
本方法适用于 EV 半自动系列 和 C 手动系列 设备。SP 全自动系列另有专用的全倍率校正流程。
操作前准备
- 已向设备供应商获取修改控制器权限
操作步骤

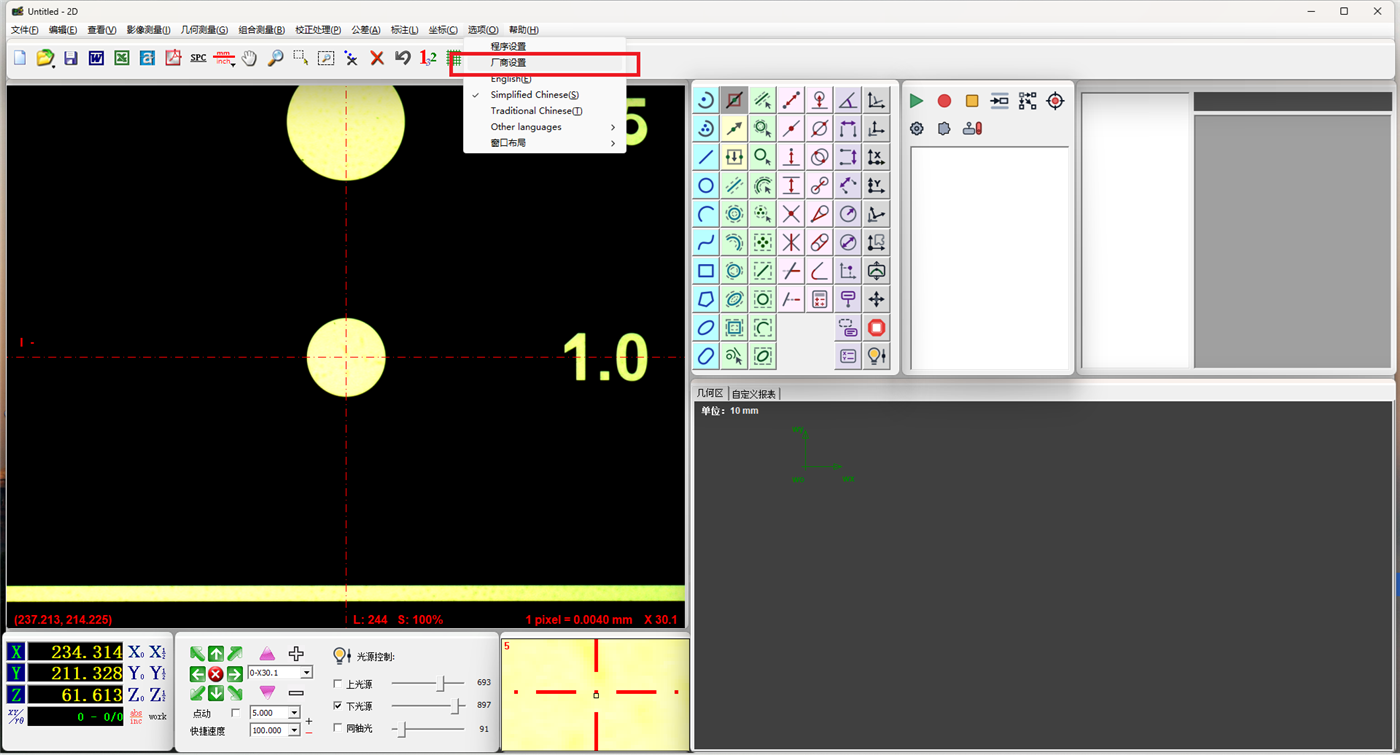

第一步：打开厂商设置并复位十字线
- 获取控制器修改权限后，打开厂商设置

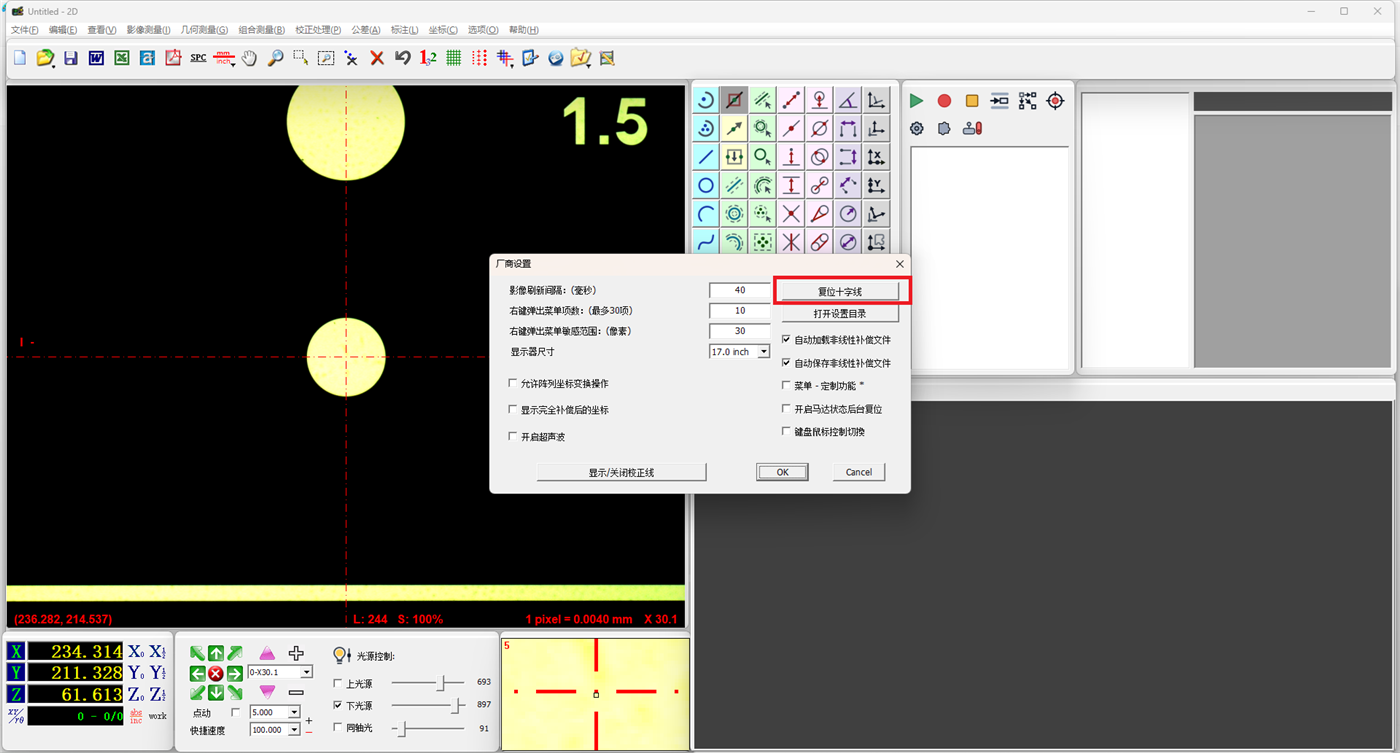

- 在厂商设置中复位十字线

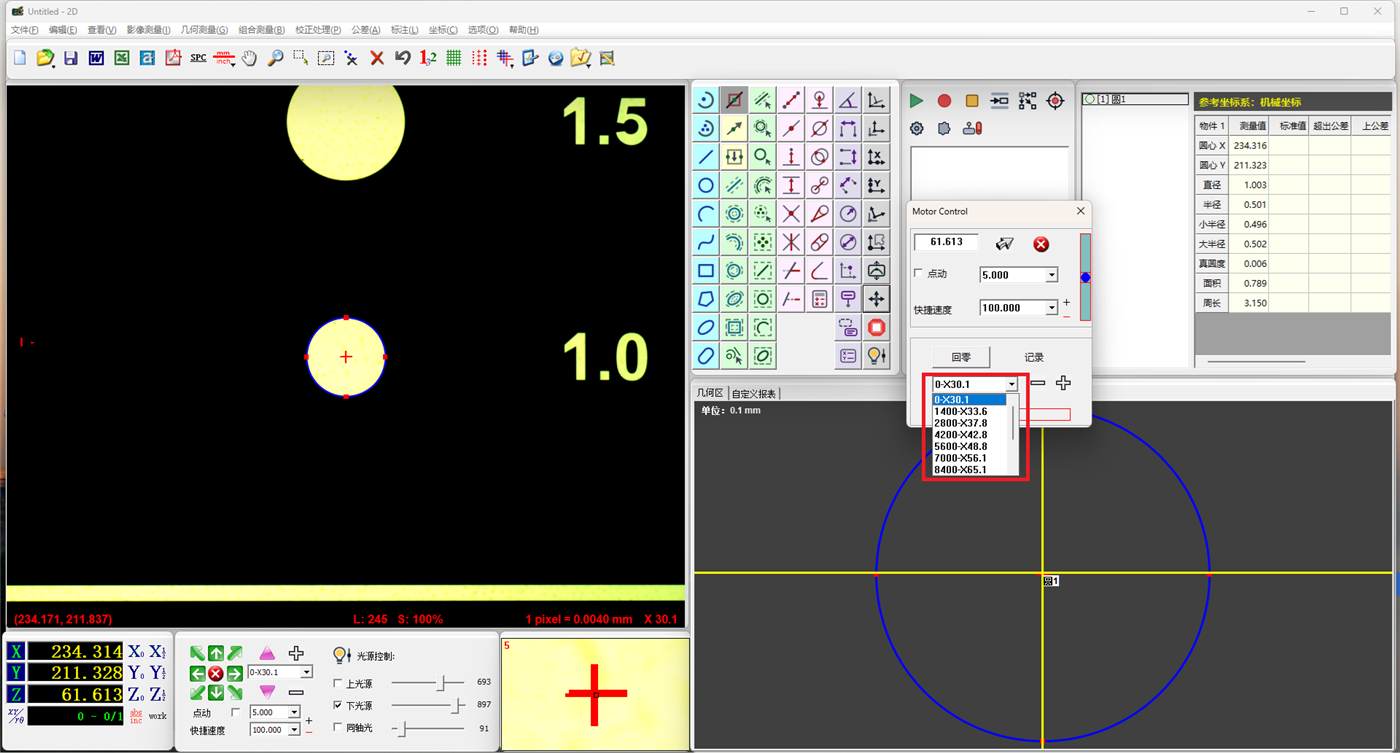

第二步：确认倍率校正
确保变倍镜头的所有倍率均已完成影像校正。

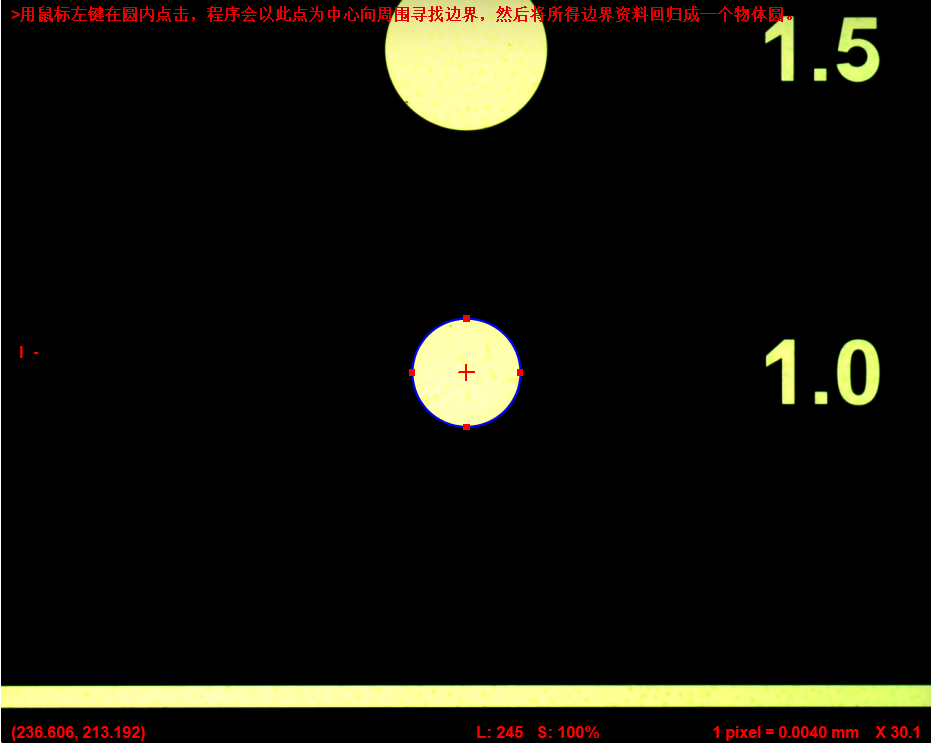

第三步：测量基准圆
测量任意一个直径不大于 1mm 的基准圆。

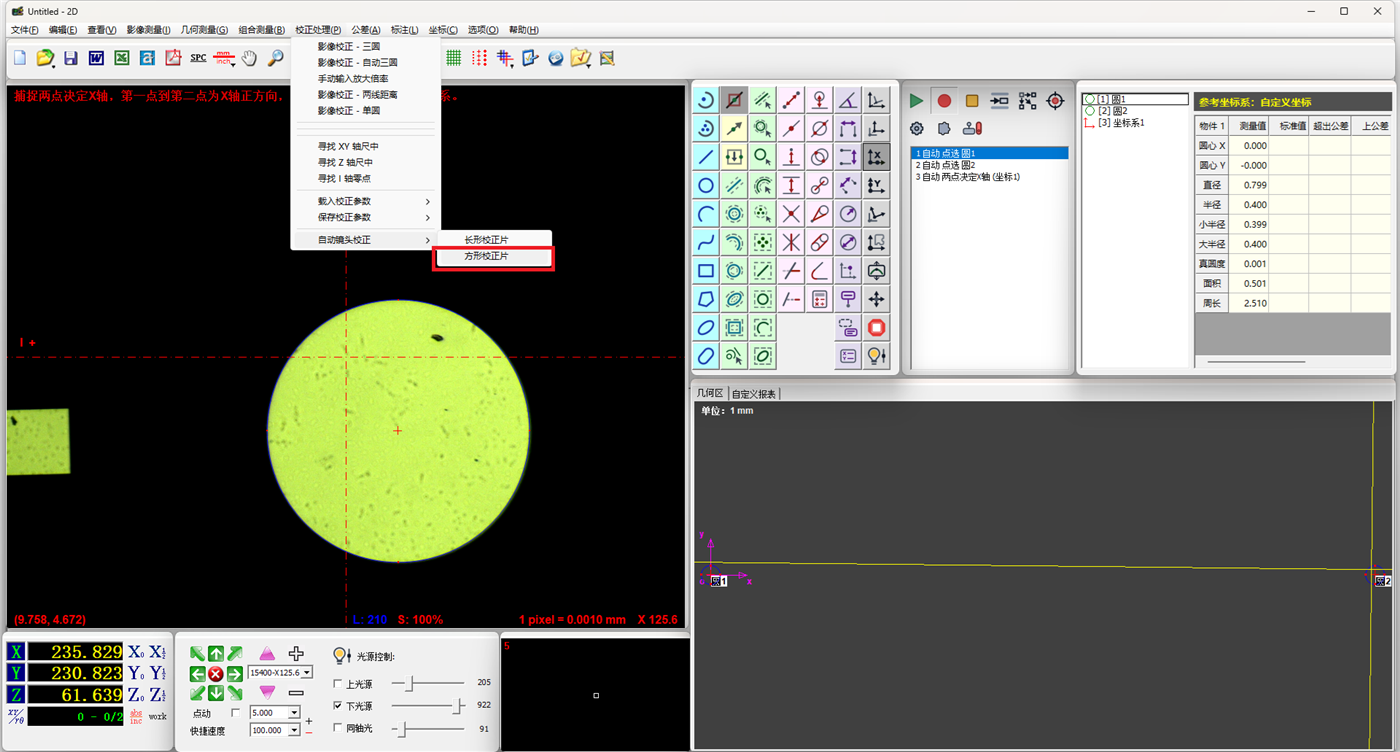

第四步：进入自动镜头校正
- 点击菜单栏中的校正处理
- 选择自动镜头校正
- 选择方形校正片

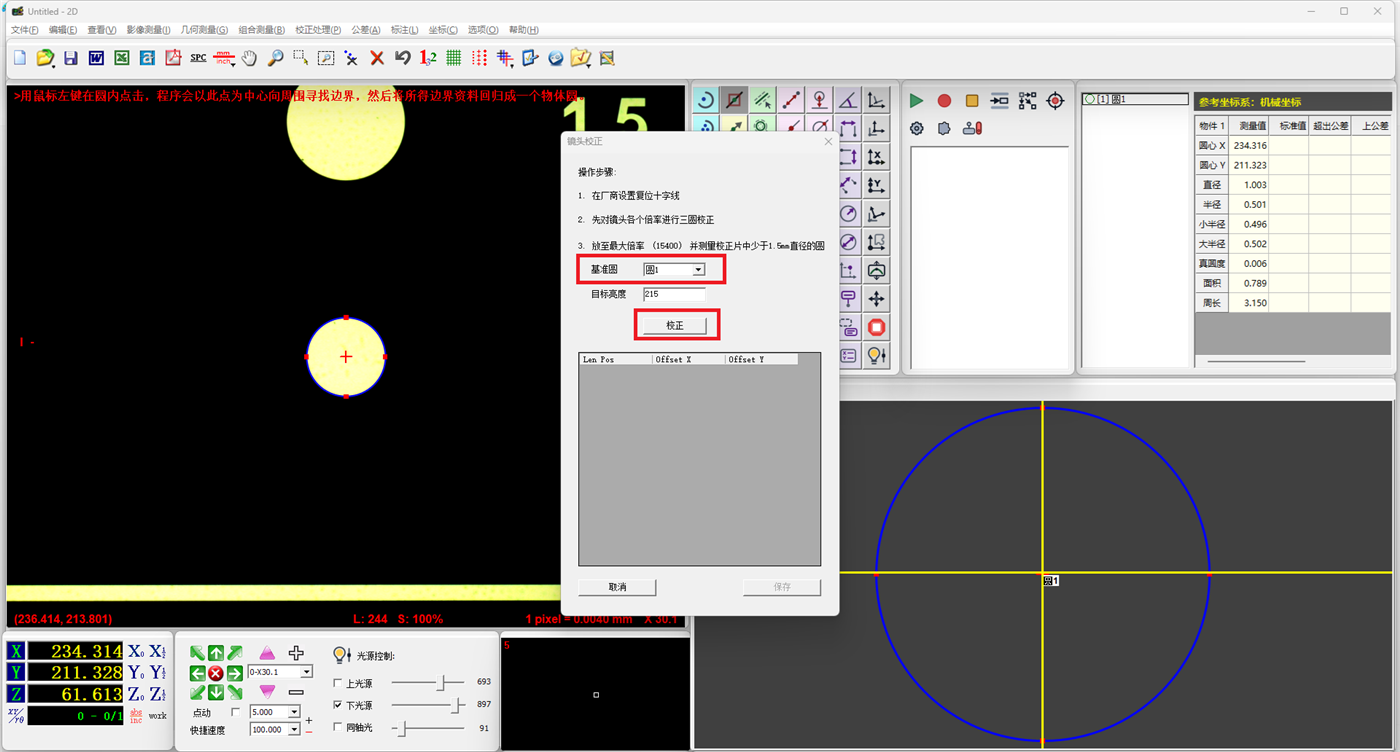

第五步：选择基准圆并校正
- 在校正界面中选择对应的基准圆
- 点击校正按钮
- 软件将自动完成同心校正
校正结果
校正完成后，可在相关界面中查看各倍率的校正状态，确认同心校正是否生效。
注意事项
- 同心校正前必须确保所有倍率已完成影像校正，否则校正结果可能不准确
- 基准圆的直径应不大于 1mm
- 厂商设置中的参数修改须谨慎操作，建议由专业人员或供应商指导下进行
- 校正完成后，建议在不同倍率下进行验证测量
