手动三圆校正
功能说明
手动三圆校正通过在视频区内依次生成三个标准圆来进行像素当量校准。相比单圆校正，三圆校正利用多个参考点，可以获得更准确和稳定的校正结果。
操作前准备
- 准备好标准校正片，确认片上的圆轮廓清晰
- 确保校正片表面干净，无明显划痕或污渍
- 将校正片放置于机台测量范围内
操作步骤

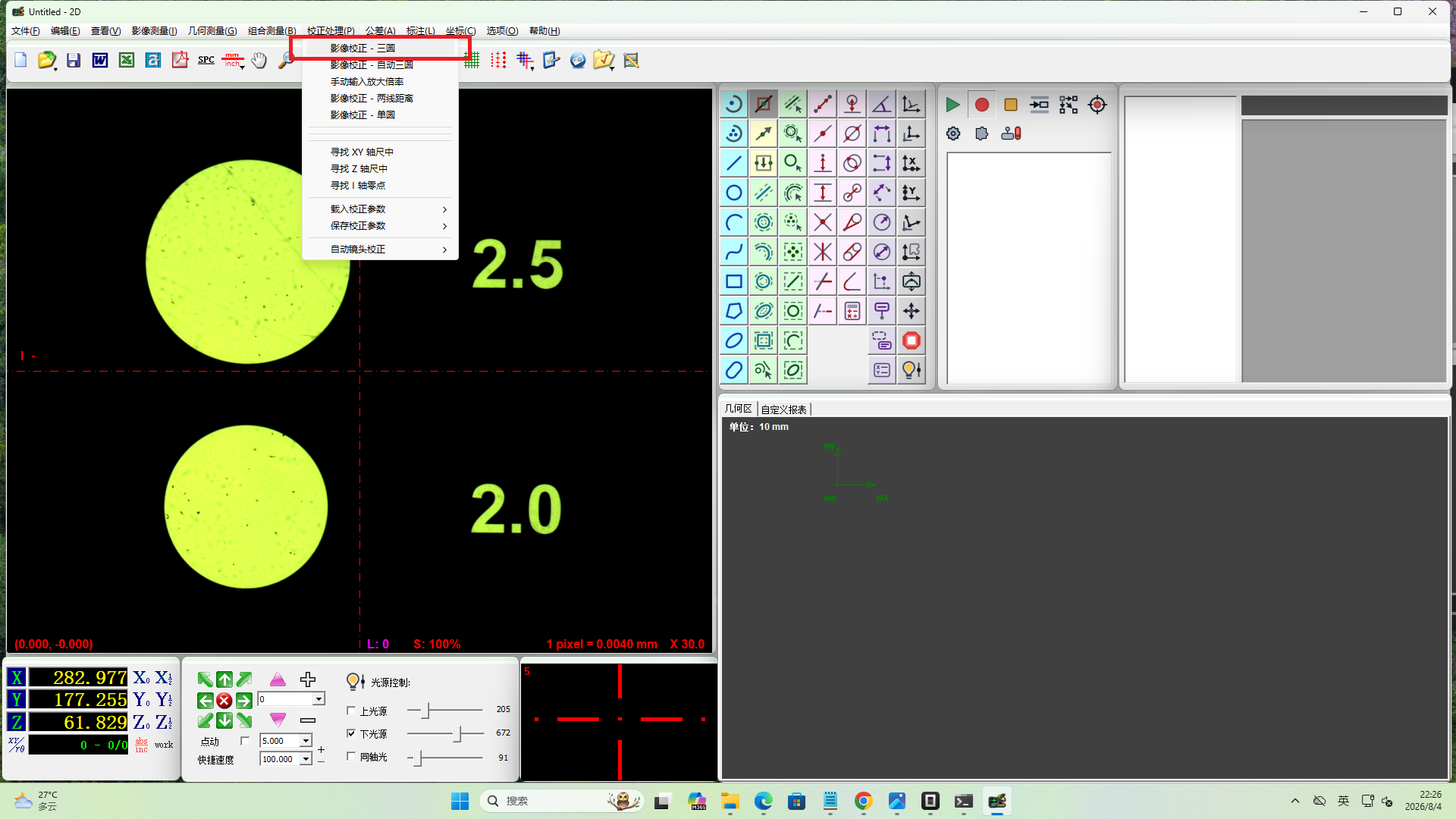

第一步：进入三圆校正
- 点击菜单栏中的校正处理
- 选择影像校正 - 三圆

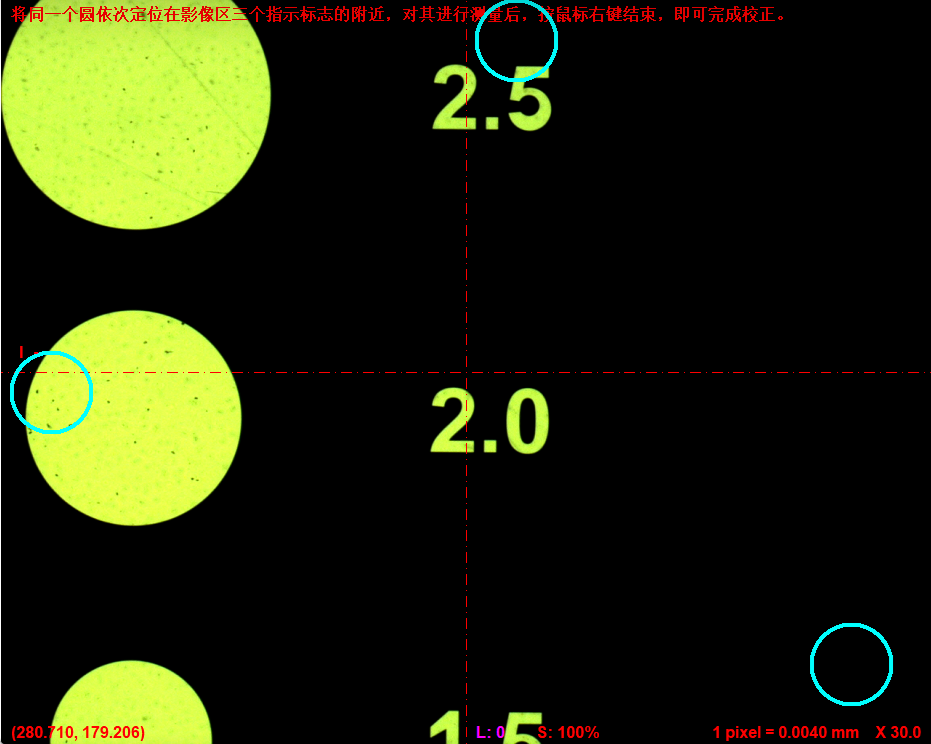

第二步：生成标准圆
- 在视频区找到一个标准圆
- 将标准圆放置在圆框内
- 点击左键生成一个圆

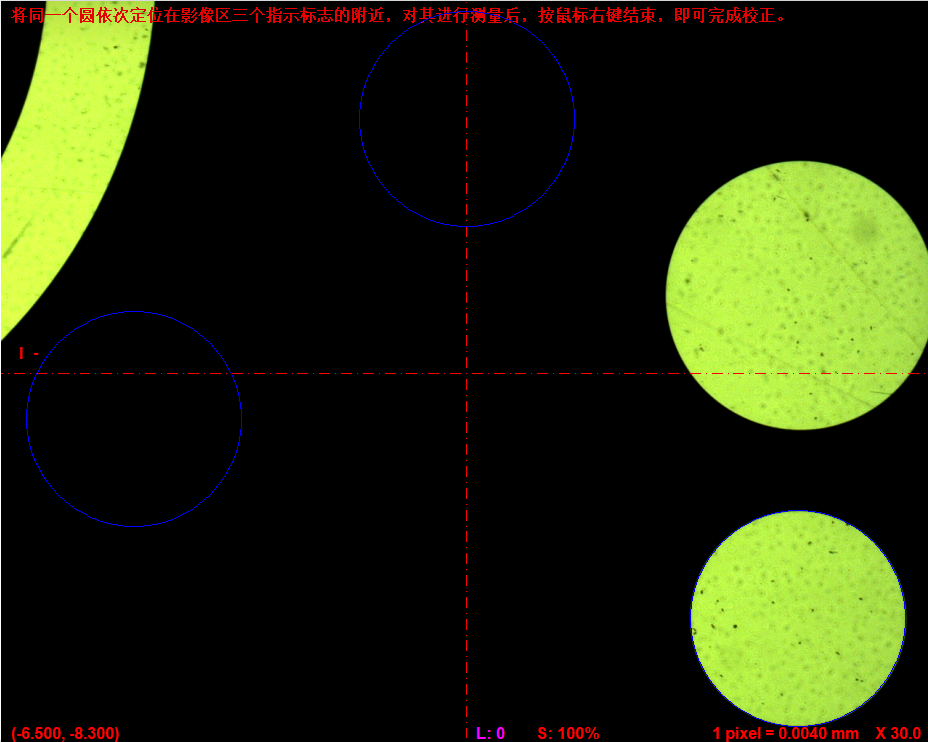

- 移动机台，找到第二个标准圆
- 将标准圆放置在圆框内，再次点击左键生成第二个圆
- 按同样方法生成第三个标准圆

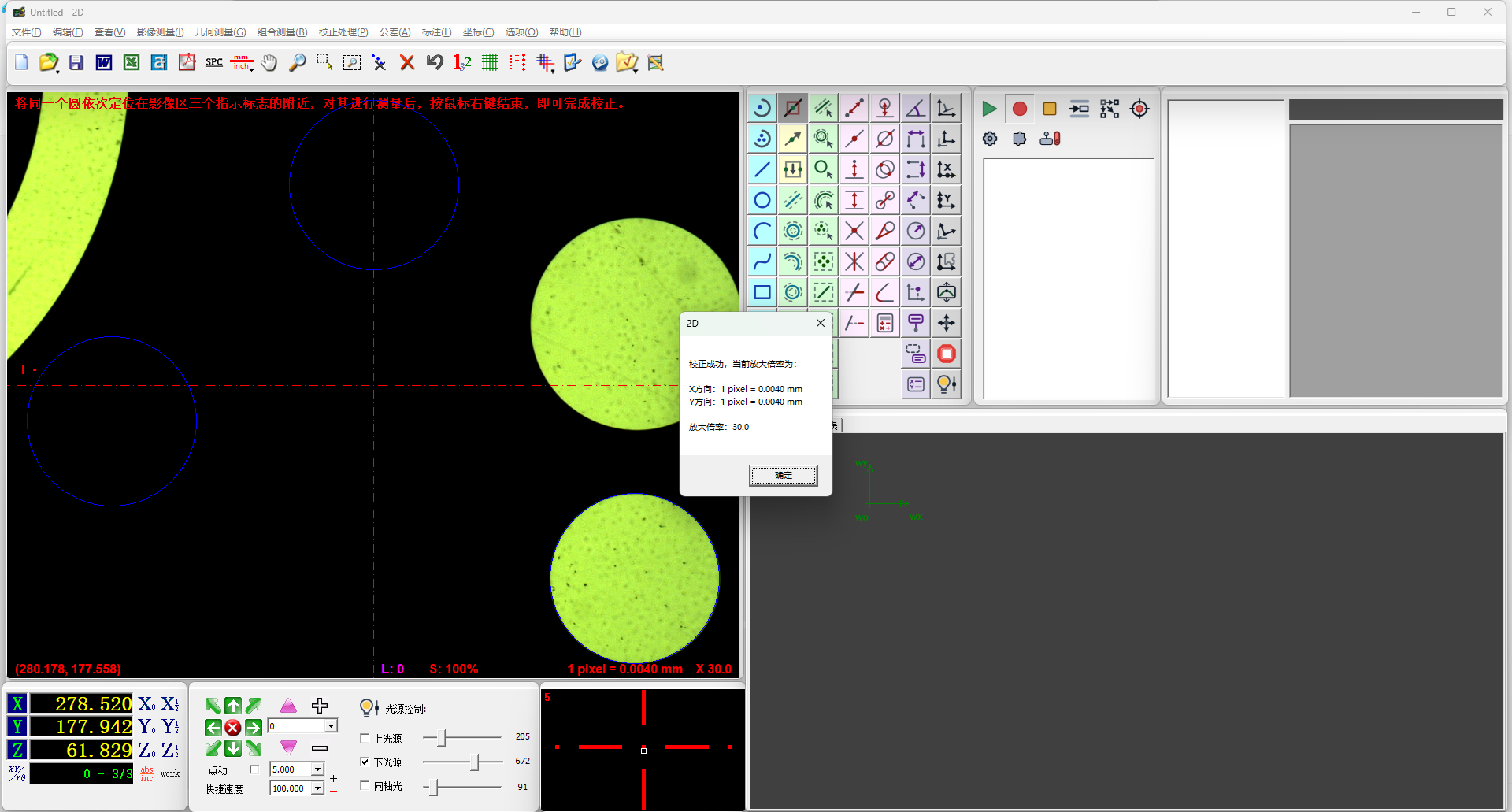

第三步：完成校正
依次生成三个标准圆后，点击右键确认，软件自动计算并完成校正。
提示
校正完成后，软件将基于三个圆的综合数据计算像素当量，比单圆校正更加可靠。
校正结果
校正完成后，可在软件的相关界面中查看更新后的像素当量参数，确认校正是否生效。
注意事项
- 三个圆应尽量分布在视频区的不同位置，以提高校正的代表性
- 确保每个圆都完整地显示在圆框内再点击左键生成
- 如果某个圆生成效果不理想，可重新生成该圆后再继续
- 更换倍率或相机参数后，需要重新进行校正
