倾斜度
功能说明
倾斜度用于评定被测元素相对于基准元素的指定角度偏差。在 Easson2D 中，系统并非直接输出角度差，而是依据基准元素和给定角度建立理想角度参考，再计算被测元素相对于该理想参考的最大距离。
操作步骤
第一步：点击功能按键
点击公差菜单的倾斜度，弹出几何公差窗体。
第二步：选择元素
在影像区或几何区中选择直线元素：
- 第一个点击的是被测元素
- 第二个点击的是基准元素
第三步：生成标注（可选）
如需生成标注，可在点击确认前勾选生成标注。在影像区或几何区左单击可将标注放置到合适的位置。

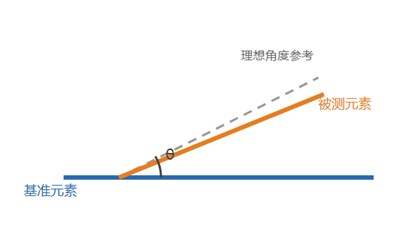

计算原理
系统依据基准元素和给定角度建立理想角度参考，再计算被测元素相对于该理想参考的最大距离。
计算公式
结果 = 被测元素相对于"指定角度理想参考"的最大距离计算示例
已知：
- 基准元素为水平线
- 指定角度 ref_angle = 30°
- 评定长度 L = 20.000 mm
- 被测元素：M1 = (0.000, 0.000)，M2 = (17.320, 10.014)
- 理想 30° 参考终点：T2 = (17.320, 10.000)
第一步：以基准元素为方向基准，建立 30° 的理想角度参考线。
第二步：比较被测终点 M2 与理想终点 T2 的偏离。
第三步：终点偏离量为 |10.014 - 10.000| = 0.014 mm。
第四步：结果取该最大偏离值，因此 倾斜度 = 0.014 mm。
注意事项
- 被测元素和基准元素都必须选择直线元素
- 选择顺序不可颠倒：先选被测元素，再选基准元素
- 需要先指定倾斜角度的标称值
- 标注位置可根据实际需要灵活放置
