位置度 ​

功能说明 ​

位置度用于评定一个点、圆心或空间中心相对于理论位置的偏差。在 Easson2D 中,系统先确定理论位置,再计算实际位置与理论位置之间的距离,最后按直径公差带方式输出结果。

操作步骤 ​

第一步:点击功能按键 ​

点击公差菜单的位置度,弹出几何公差窗体。

第二步:选择被测元素 ​

在影像区或几何区中选择点、圆或圆弧元素,作为被测元素。

第三步:设置参考 ​

  • 如有理论正确位置,可直接在对话框中输入坐标值
  • 如有基准元素,勾选基准元素选项并点击选择基准元素

第四步:生成标注(可选) ​

如需生成标注,可在点击确认前勾选生成标注。在影像区或几何区左单击可将标注放置到合适的位置。

计算原理 ​

系统先确定理论位置,再计算实际位置与理论位置之间的距离,最后按直径公差带方式输出结果(结果乘以 2)。

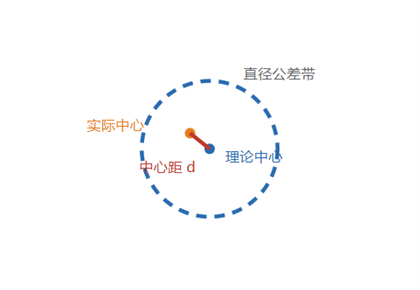

位置度示意图

计算公式 ​

2D:

d = √[(x₁ - x₂)² + (y₁ - y₂)²]
位置度 = 2 × d

3D:

d = √[(x₁ - x₂)² + (y₁ - y₂)² + (z₁ - z₂)²]
位置度 = 2 × d

计算示例(2D,带基准) ​

已知:

  • 实际中心 A = (10.012, 5.009)
  • 基准中心 B = (0.000, 0.000)
  • 理论偏移 = (10.000, 5.000)
  • 理论中心 T = B + 偏移 = (10.000, 5.000)

第一步:求理论中心

理论中心 T = (10.000, 5.000)。

第二步:计算实际中心到理论中心的距离

d = √[(10.012 - 10.000)² + (5.009 - 5.000)²]
d = √[(0.012)² + (0.009)²]
d = √(0.000144 + 0.000081)
d = √0.000225 = 0.015 mm

第三步:按直径公差带输出

位置度 = 2 × d = 2 × 0.015 = 0.030 mm。

说明:结果乘以 2,是因为系统输出的是直径公差带大小,而不是半径值。

注意事项 ​

  • 被测元素支持点、圆和圆弧类型
  • 可选输入理论正确位置,用于指定被测元素的理想坐标
  • 基准元素为可选项,根据实际公差标注需求决定是否使用
  • 标注位置可根据实际需要灵活放置
