探针点测量

Easson2D 的"探针点测量"用于通过探针接触工件表面获取一个空间测量点。

测量时，软件会根据设定的补偿方向对探针球半径进行补偿，并可根据需要将测量结果投影到指定平面。探针触发后，Easson2D 会自动生成对应的点元素。

1. 选择探针点测量

点击：

探针测量 → 探针点测量

首次进入该功能时，会弹出探针点测量设置窗口。

主要需要设置：

• 补偿方向
• 投影选项

设置完成后点击 OK。

当前设置会继续保持，直到再次进入"探针点测量"命令并重新修改。

2. 设置补偿方向

探针测量得到的是探针球与工件发生接触时的位置，因此需要根据探针接触工件的方向进行探针半径补偿。

补偿方向用于指定当前被测点所在的平面方向，或者与该表面平行的参考平面。

例如测量一个位于 XY 方向的水平表面时，可以选择：

XY 平面

Easson2D 会按照所选择的方向对探针接触位置进行补偿，从而得到实际工件表面的点位置。

因此，补偿方向应根据实际被测表面的方向进行选择。

3. 设置投影选项

投影选项用于决定探针补偿完成后，是否将得到的测量点进一步投影到指定平面。

如果选择：

无

则保留补偿后得到的测量点位置。

如果需要将测量结果统一投影到某个指定平面，则可以选择相应的投影方式。

一般情况下，如果只需要获取工件表面的实际点，可以选择"无"。

4. 使用探针取点

设置完成后，将探针移动到需要测量的位置。

缓慢移动探针，使探针球接触工件表面。

探针触发后，Easson2D 会：

• 获取当前探针位置。
• 根据补偿方向进行探针半径补偿。
• 根据投影选项处理测量点。
• 自动生成一个点元素。

完成后即可继续测量其他位置。

基本操作流程

探针点测量可以概括为：

探针测量 → 探针点测量 → 设置补偿方向 → 设置投影选项 → 移动探针接触工件表面 → 探针触发 → 自动生成点

被测表面的要求

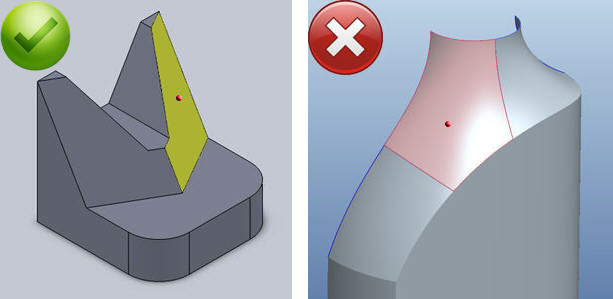

探针点测量主要用于测量平面上的点。

例如需要测量位于平面 A 上的某个点时，应先确定平面 A，或者建立一个与平面 A 平行的参考平面，然后根据该平面的方向进行探针补偿。

因此，该功能适合：

• 水平平面上的点
• 垂直平面上的点
• 斜平面上的点
• 与已建立参考平面方向一致的表面点

探针点测量不适用于直接测量曲面上的点。

对于圆柱面、圆弧面或其他曲面，应使用相应的探针几何元素测量功能。
