界面介绍
概述

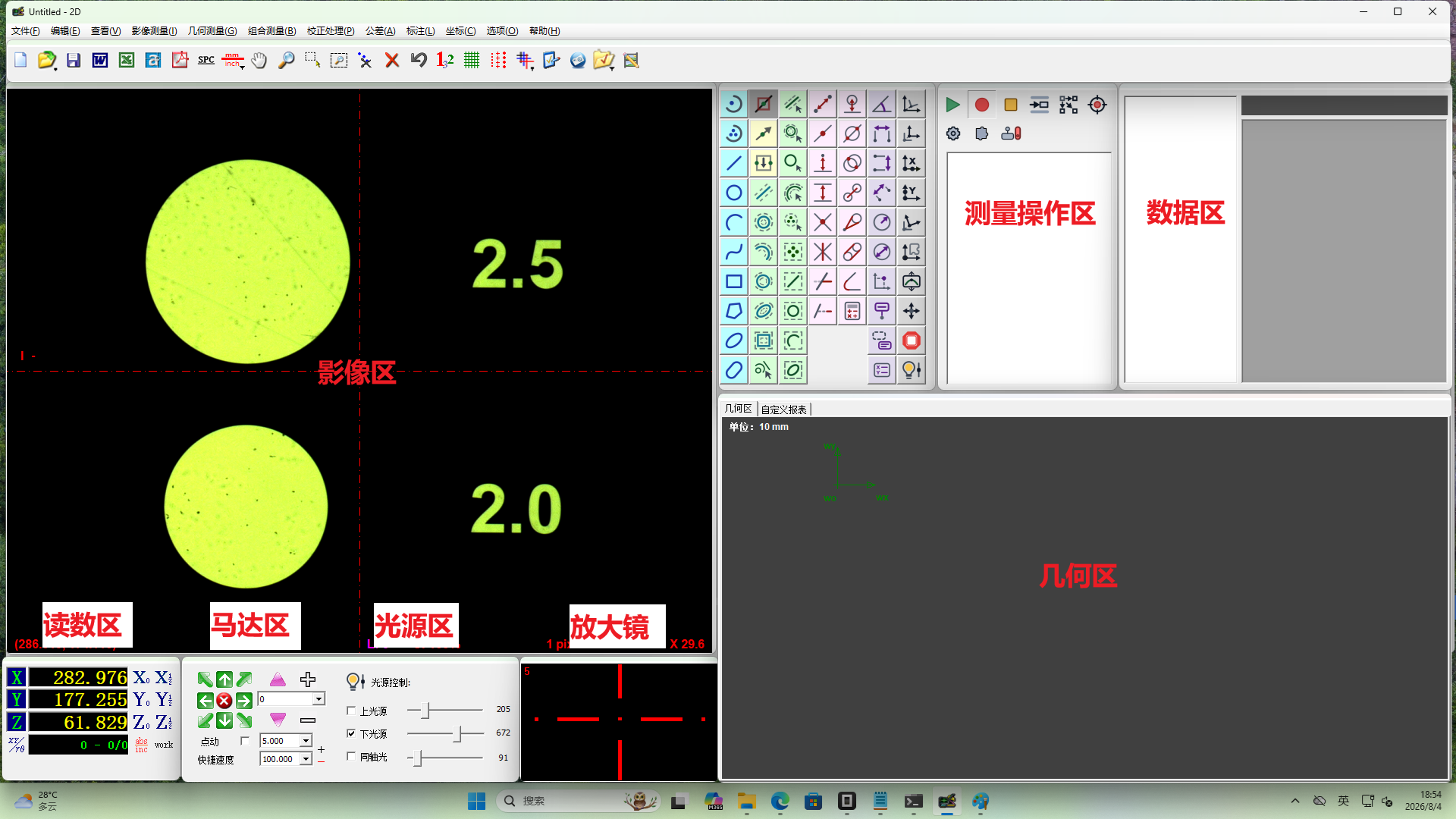

Easson2D 的主界面由多个功能区域组成，各区域分工明确，协同完成测量工作。了解每个区域的作用有助于快速上手软件操作。
功能区域说明
几何区
几何区用于完成元素尺寸标注、公差计算、坐标系建立和元素构造等功能。
- 对测量元素进行尺寸和公差标注
- 建立和管理工件坐标系
- 通过几何构造生成新的元素
影像区
影像区是软件的核心显示区域，用于查看工件图像、控制机器移动和执行测量操作。
- 实时显示相机拍摄的工件图像
- 通过鼠标拖拽或点击控制机台移动
- 直接在图像上进行取点和测量
马达区
马达区用于设置和调整机器运动的相关参数。
- 设置机台移动速度
- 调整步进距离
- 控制各轴的运动方向和方式
光源区
光源区用于调节机器光源的亮度，以获取清晰的工件图像。
- 分别调节上光源、下光源等不同通道的亮度
- 根据工件材质和表面状态调整光照条件
- 改善图像对比度，提高边缘检测精度
测量操作区
测量操作区用于对影像区中的工件执行各种测量操作。
- 选择测量工具和测量模式
- 执行点、线、圆、弧等几何元素的测量
- 切换手动测量与自动测量模式
数据区
数据区用于存放测量和计算产生的数据，以及保存和加载测量程序。
- 查看已测量的元素列表和计算结果
- 管理测量程序和参数配置
- 导出测量数据
放大镜
放大镜用于对影像区进行局部放大，便于观察工件细节。
- 显示光标附近的局部放大图像
- 辅助精确取点和边缘识别
读数区
读数区显示当前机台中心的电子尺读数。
- 实时显示 X、Y、Z 轴的坐标位置
- 帮助确认当前测量位置的准确性
注意事项
- 各功能区域的布局可能因软件版本和机台配置有所不同
- 部分区域支持拖拽调整大小，可根据使用习惯自定义界面布局
